一种烧结机单齿辊破碎机篦板抛光设备pdf



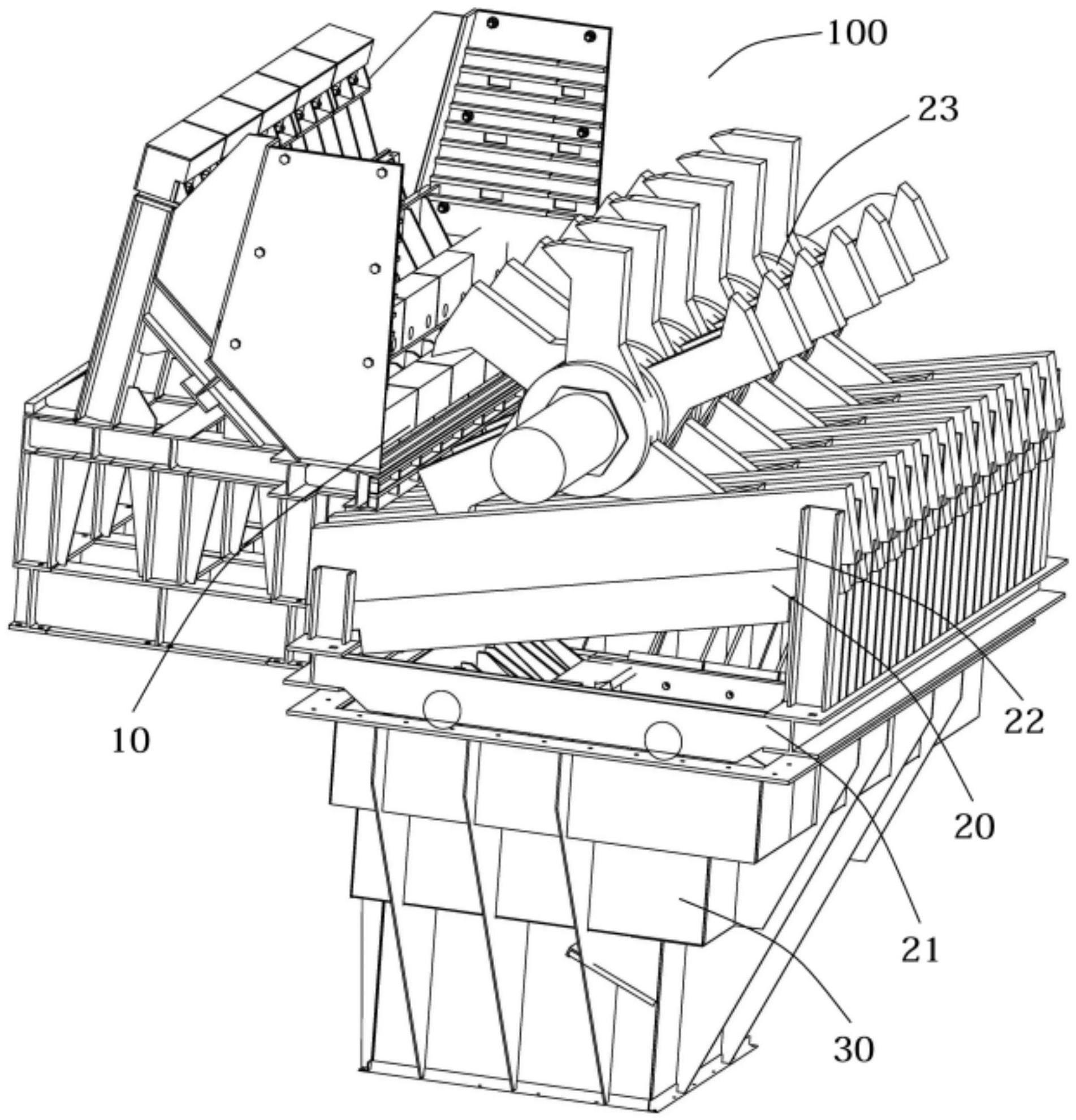

一种烧结机单齿辊破碎机篦板抛光设备pdf(图1)

  本发明涉及篦板抛光的技术领域,特别是涉及一种烧结机单齿辊破碎机篦板抛光设备,其通过螺纹套与输送支杆带动输送架整体上下移动,进而控制板材的高度,调节打磨进给量,并且使设备能够对不同尺寸厚度的板材进行抛光加工,降低使用局限性;包括主体框架、送件机构、打磨机构和多组辊压机构,送件机构固定安装在主体框架中,打磨机构固定安装在主体框架内部上侧,各组辊压机构均匀排列固定安装在主体框架中,并且辊压机构设置在送件机构上侧;送件机构包括升降传动座、联动传动盒、传动连杆、中间连杆、螺杆、螺纹套、输送支杆、输送架、输

  1.一种烧结机单齿辊破碎机篦板抛光设备,其特征在于,包括主体框架(1)、送件机构、

  打磨机构和多组辊压机构,所述送件机构固定安装在主体框架(1)中,所述打磨机构固定安

  装在主体框架(1)内部上侧,各组所述辊压机构均匀排列固定安装在主体框架(1)中,并且

  所述送件机构包括升降传动座(2)、联动传动盒(3)、传动连杆(4)、中间连杆(5)、螺杆

  (6)、螺纹套(7)、输送支杆(8)、输送架(9)、输送带(10)、从动带轮(11)、吊板(12)、悬吊轴承

  (13)、驱动轴(14)、手轮(15)、主动带轮(16)和第一皮带(17),所述主体框架(1)内部底端四

  角固定安装有四组升降传动座(2),所述主体框架(1)中相对固定安装有两组联动传动盒

  (3),四组所述升降传动座(2)中相对转动插装有两组传动连杆(4),两组所述传动连杆(4)

  分别传动插装在两组联动传动盒(3)中,两组所述联动传动盒(3)之间传动安装有中间连杆

  (5),每组所述升降传动座(2)上传动插装有一组螺杆(6),所述螺杆(6)上螺纹套装有螺纹

  套(7),每组所述螺纹套(7)上固定安装有一组输送支杆(8),所述输送架(9)固定安装在各

  组输送支杆(8)上,所述输送架(9)上传动安装有输送带(10),所述从动带轮(11)紧固套装

  在其中一组传动连杆(4)端部,所述吊板(12)固定安装在主体框架(1)上,所述吊板(12)底

  端固定安装有两组悬吊轴承(13),所述驱动轴(14)转动插装在两组悬吊轴承(13)中,所述

  手轮(15)固定安装在驱动轴(14)端部,所述主动带轮(16)固定安装在驱动轴(14)上,所述

  2.如权利要求1所述的一种烧结机单齿辊破碎机篦板抛光设备,其特征在于,所述打磨

  机构包括轴承支座(18)、下磨辊(19)、打磨带轮(20)、打磨电机(21)、电机带轮(22)、第二皮

  带(23)、支撑梁(24)、张紧气缸(25)、轴承支杆(26)、上磨辊(27)和砂带(28),所述轴承支座

  (18)固定安装在主体框架(1)上,所述下磨辊(19)转动安装在轴承支座(18)上,所述打磨带

  轮(20)紧固套装在下磨辊(19)转轴上,所述打磨电机(21)固定安装在主体框架(1)上,所述

  打磨电机(21)输出端固定安装有电机带轮(22),所述电机带轮(22)与打磨带轮(20)之间传

  动安装有第二皮带(23),所述支撑梁(24)固定安装在主体框架(1)中,所述张紧气缸(25)固

  定安装在支撑梁(24)顶端,所述轴承支杆(26)与张紧气缸(25)输出端紧固连接,所述上磨

  辊(27)转动安装在轴承支杆(26)上,所述砂带(28)传动绕搭在上磨辊(27)与下磨辊(19)

  3.如权利要求1所述的一种烧结机单齿辊破碎机篦板抛光设备,其特征在于,所述辊压

  机构包括压辊支座(29)、压辊轴承(30)、弹簧(31)和压辊(32),所述主体框架(1)上相对排

  列固定安装有若干组压辊支座(29),所述压辊支座(29)中滑动卡装有压辊轴承(30),所述

  弹簧(31)固定安装在压辊轴承(30)顶端,所述压辊(32)转动安装在压辊轴承(30)上,所述

  4.如权利要求3所述的一种烧结机单齿辊破碎机篦板抛光设备,其特征在于,还包括螺

  栓(33),所述螺栓(33)螺纹插装在压辊支座(29)顶端,所述螺栓(33)底端与弹簧(31)顶端

  5.如权利要求2所述的一种烧结机单齿辊破碎机篦板抛光设备,其特征在于,还包括吸

  风罩(34)和排气管(35),所述吸风罩(34)吊装固定安装在主体框架(1)顶端,所述吸风罩

  (34)输入端设置在打磨点旁侧,所述吸风罩(34)顶端连通固定安装有排气管(35),所述排

  6.如权利要求2所述的一种烧结机单齿辊破碎机篦板抛光设备,其特征在于,还包括承

  重吊板(36),所述承重吊板(36)固定安装在支撑梁(24)上,所述下磨辊(19)的另一端转动

  7.如权利要求1所述的一种烧结机单齿辊破碎机篦板抛光设备,其特征在于,还包括外

  护罩(37),所述外护罩(37)固定安装在主体框架(1)上,所述外护罩(37)罩设在送件机构和

  8.如权利要求7所述的一种烧结机单齿辊破碎机篦板抛光设备,其特征在于,还包括观

  9.如权利要求3所述的一种烧结机单齿辊破碎机篦板抛光设备,其特征在于,所述压辊

  10.如权利要求5所述的一种烧结机单齿辊破碎机篦板抛光设备,其特征在于,所述排

  [0001]本发明涉及篦板抛光的技术领域,特别是涉及一种烧结机单齿辊破碎机篦板抛光

  [0002]目前烧结使用的单齿辊破碎机篦板约2‑3个月需进行更换或调头,受其工序星空体育位置

  影响,检修时工序步骤较多,检修难度较大,人员投入多且和下方卸矿斗等检修项目存在交

  叉作业,导致维修困难,安全隐患较多。原单齿辊篦板装置为一体式篦板,维修时需通过牵

  引机将篦板小车拉至维修位置方可进行维修,期间需要拆除护板、落矿挡板、定位板等一系

  列的工作,维修难度大,耗费时间长。现将篦板体与耐磨体采用三段式独立设计,维修时仅

  需在落矿侧拆除耐磨体即可进行更换,无需将维修小车拉出,可节约大量的维修时间及简

  化检修步骤。篦板在安装前,需要对其表面进行打磨抛光,使其表面光滑,减小物料与篦板

  之间的磨损,现有的抛光设备在使用时,无法对工件高度进行调节,因此也无法通过调节工

  [0003]为解决上述技术问题,本发明提供一种通过螺纹套与输送支杆带动输送架整体上

  下移动,进而控制板材的高度,调节打磨进给量,并且使设备能够对不同尺寸厚度的板材进

  [0004]本发明的一种烧结机单齿辊破碎机篦板抛光设备,包括主体框架、送件机构、打磨

  机构和多组辊压机构,所述送件机构固定安装在主体框架中,所述打磨机构固定安装在主

  体框架内部上侧,各组所述辊压机构均匀排列固定安装在主体框架中,并且所述辊压机构

  [0005]所述送件机构包括升降传动座、联动传动盒、传动连杆、中间连杆、螺杆、螺纹套、

  输送支杆、输送架、输送带、从动带轮、吊板、悬吊轴承、驱动轴、手轮、主动带轮和第一皮带,

  所述主体框架内部底端四角固定安装有四组升降传动座,所述主体框架中相对固定安装有

  两组联动传动盒,四组所述升降传动座中相对转动插装有两组传动连杆,两组所述传动连

  杆分别传动插装在两组联动传动盒中,两组所述联动传动盒之间传动安装有中间连杆,每

  组所述升降传动座上传动插装有一组螺杆,所述螺杆上螺纹套装有螺纹套,每组所述螺纹

  套上固定安装有一组输送支杆,所述输送架固定安装在各组输送支杆上,所述输送架上传

  动安装有输送带,所述从动带轮紧固套装在其中一组传动连杆端部,所述吊板固定安装在

  主体框架上,所述吊板底端固定安装有两组悬吊轴承,所述驱动轴转动插装在两组悬吊轴

  承中,所述手轮固定安装在驱动轴端部,所述主动带轮固定安装在驱动轴上,所述主动带轮

  [0006]本发明的一种烧结机单齿辊破碎机篦板抛光设备,所述打磨机构包括轴承支座、

  下磨辊、打磨带轮、打磨电机、电机带轮、第二皮带、支撑梁、张紧气缸、轴承支杆、上磨辊和

  砂带,所述轴承支座固定安装在主体框架上,所述下磨辊转动安装在轴承支座上,所述打磨

  带轮紧固套装在下磨辊转轴上,所述打磨电机固定安装在主体框架上,所述打磨电机输出

  端固定安装有电机带轮,所述电机带轮与打磨带轮之间传动安装有第二皮带,所述支撑梁

  固定安装在主体框架中,所述张紧气缸固定安装在支撑梁顶端,所述轴承支杆与张紧气缸

  输出端紧固连接,所述上磨辊转动安装在轴承支杆上,所述砂带传动绕搭在上磨辊与下磨

  [0007]本发明的一种烧结机单齿辊破碎机篦板抛光设备,所述辊压机构包括压辊支座、

  压辊轴承、弹簧和压辊,所述主体框架上相对排列固定安装有若干组压辊支座,所述压辊支

  座中滑动卡装有压辊轴承,所述弹簧固定安装在压辊轴承顶端,所述压辊转动安装在压辊

  [0008]本发明的一种烧结机单齿辊破碎机篦板抛光设备,还包括螺栓,所述螺栓螺纹插

  [0009]本发明的一种烧结机单齿辊破碎机篦板抛光设备,还包括吸风罩和排气管,所述

  吸风罩吊装固定安装在主体框架顶端,所述吸风罩输入端设置在打磨点旁侧,所述吸风罩

  [0010]本发明的一种烧结机单齿辊破碎机篦板抛光设备,还包括承重吊板,所述承重吊

  [0011]本发明的一种烧结机单齿辊破碎机篦板抛光设备,还包括外护罩,所述外护罩固

  [0012]本发明的一种烧结机单齿辊破碎机篦板抛光设备,还包括观察窗,所述外护罩上

  [0013]本发明的一种烧结机单齿辊破碎机篦板抛光设备,所述压辊外端包裹设置有防护

  [0014]本发明的一种烧结机单齿辊破碎机篦板抛光设备,所述排气管输出端设置在外护

  [0016]将板材放置在输送带上,通过输送带对工件进行输送,将工件输送至打磨机构下

  侧进行打磨抛光,根据板材厚度调节输送带的高度,手摇转动手轮,手轮带动驱动轴转动,

  之后转动的驱动轴带动主动带轮转动,然后转动的主动带轮通过第一皮带传动带动从动带

  轮转动,之后转动的从动带轮带动相应的一组传动连杆转动,然后转动的传动连杆通过联

  动传动盒与中间连杆传动带动另外一组传动连杆转动,之后转动的传动连杆通过各组升降

  传动座传动带动各组螺杆转动,然后转动的各组螺杆分别与各自对应的螺纹套螺纹配合,

  使螺纹套上下移动,之后通过螺纹套与输送支杆带动输送架整体上下移动,进而控制板材

  的高度,调节打磨进给量,并且使设备能够对不同尺寸厚度的板材进行抛光加工,降低使用

  [0025]附图中标记:1、主体框架;2、升降传动座;3、联动传动盒;4、传动连杆;5、中间连

  杆;6、螺杆;7、螺纹套;8、输送支杆;9、输送架;10、输送带;11、从动带轮;12、吊板;13、悬吊

  轴承;14、驱动轴;15、手轮;16、主动带轮;17、第一皮带;18、轴承支座;19、下磨辊;20、打磨

  带轮;21、打磨电机;22、电机带轮;23、第二皮带;24、支撑梁;25、张紧气缸;26、轴承支杆;

  27、上磨辊;28、砂带;29、压辊支座;30、压辊轴承;31、弹簧;32、压辊;33、螺栓;34、吸风罩;

  [0026]下面结合附图和实施例,对本发明的具体实施方式作进一步详细描述。以下实施

  [0027]如图1至图7所示,本发明的一种烧结机单齿辊破碎机篦板抛光设备,包括主体框

  架1、送件机构、打磨机构和多组辊压机构,送件机构固定安装在主体框架1中,打磨机构固

  定安装在主体框架1内部上侧,各组辊压机构均匀排列固定安装在主体框架1中,并且辊压

  [0028]送件机构包括升降传动座2、联动传动盒3、传动连杆4、中间连杆5、螺杆6、螺纹套

  7、输送支杆8、输送架9、输送带10、从动带轮11、吊板12、悬吊轴承13、驱动轴14、手轮15、主

  动带轮16和第一皮带17,主体框架1内部底端四角固定安装有四组升降传动座2,主体框架1

  中相对固定安装有两组联动传动盒3,四组升降传动座2中相对转动插装有两组传动连杆4,

  两组传动连杆4分别传动插装在两组联动传动盒3中,两组联动传动盒3之间传动安装有中

  间连杆5,每组升降传动座2上传动插装有一组螺杆6,螺杆6上螺纹套装有螺纹套7,每组螺

  纹套7上固定安装有一组输送支杆8,输送架9固定安装在各组输送支杆8上,输送架9上传动

  安装有输送带10,从动带轮11紧固套装在其中一组传动连杆4端部,吊板12固定安装在主体

  框架1上,吊板12底端固定安装有两组悬吊轴承13,驱动轴14转动插装在两组悬吊轴承13

  中,手轮15固定安装在驱动轴14端部,主动带轮16固定安装在驱动轴14上,主动带轮16与从

  动带轮11之间传动安装有第一皮带17;将板材放置在输送带10上,通过输送带10对工件进

  行输送,将工件输送至打磨机构下侧进行打磨抛光,根据板材厚度调节输送带10的高度,手

  摇转动手轮15,手轮15带动驱动轴14转动,之后转动的驱动轴14带动主动带轮16转动,然后

  转动的主动带轮16通过第一皮带17传动带动从动带轮11转动,之后转动的从动带轮11带动

  相应的一组传动连杆4转动,然后转动的传动连杆4通过联动传动盒3与中间连杆5传动带动

  另外一组传动连杆4转动,之后转动的传动连杆4通过各组升降传动座2传动带动各组螺杆6

  转动,然后转动的各组螺杆6分别与各自对应的螺纹套7螺纹配合,使螺纹套7上下移动,之

  后通过螺纹套7与输送支杆8带动输送架9整体上下移动,进而控制板材的高度,调节打磨进

  [0029]作为上述实施例的优选,打磨机构包括轴承支座18、下磨辊19、打磨带轮20、打磨

  电机21、电机带轮22、第二皮带23、支撑梁24、张紧气缸25、轴承支杆26、上磨辊27和砂带28,

  轴承支座18固定安装在主体框架1上,下磨辊19转动安装在轴承支座18上,打磨带轮20紧固

  套装在下磨辊19转轴上,打磨电机21固定安装在主体框架1上,打磨电机21输出端固定安装

  有电机带轮22,电机带轮22与打磨带轮20之间传动安装有第二皮带23,支撑梁24固定安装

  在主体框架1中,张紧气缸25固定安装在支撑梁24顶端,轴承支杆26与张紧气缸25输出端紧

  固连接,上磨辊27转动安装在轴承支杆26上,砂带28传动绕搭在上磨辊27与下磨辊19上;启

  动打磨电机21,打磨电机21输出端带动电机带轮22转动,之后转动的电机带轮22通过第二

  皮带23传动带动打磨带轮20转动,然后转动的打磨带轮20带动下磨辊19转动,之后转动的

  下磨辊19与上磨辊27配和使砂带28开始传动,然后通过传动的砂带28对输送带10上输送的

  板材表面进行打磨抛光,通过启动控制张紧气缸25,张紧气缸25输出端控制轴承支杆26上

  下移动,进而控制上磨辊27与下磨辊19之间的间距,调节砂带28的张紧度,提高使用实用

  [0030]作为上述实施例的优选,辊压机构包括压辊支座29、压辊轴承30、弹簧31和压辊

  32,主体框架1上相对排列固定安装有若干组压辊支座29,压辊支座29中滑动卡装有压辊轴

  承30,弹簧31固定安装在压辊轴承30顶端,压辊32转动安装在压辊轴承30上,压辊32设置在

  输送带10上侧;在输送带10输送板材时,板材会从压辊32底端穿过,在弹簧31弹力作用下推

  动压辊轴承30产生下滑趋势,进而带动压辊32产生下压力,使压辊32辊压在板材顶端,对板

  [0031]作为上述实施例的优选,还包括螺栓33,螺栓33螺纹插装在压辊支座29顶端,螺栓

  33底端与弹簧31顶端贴紧;通过旋拧螺栓33,调节螺栓33在压辊支座29中的位置,进而调节

  [0032]作为上述实施例的优选,还包括吸风罩34和排气管35,吸风罩34吊装固定安装在

  主体框架1顶端,吸风罩34输入端设置在打磨点旁侧,吸风罩34顶端连通固定安装有排气管

  35,排气管35与外置过滤器连通;通过设置吸风罩34与排气管35,便于将打磨产生的粉尘定

  [0033]作为上述实施例的优选,还包括承重吊板36,承重吊板36固定安装在支撑梁24上,

  下磨辊19的另一端转动插装在承重吊板36上;通过设置承重吊板36,对下磨辊19整体进行

  [0034]作为上述实施例的优选,还包括外护罩37,外护罩37固定安装在主体框架1上,外

  护罩37罩设在送件机构和打磨机构外侧;通过设置外护罩37,对作业区域以及设备各部件

  [0035]作为上述实施例的优选,还包括观察窗38,外护罩37上固定安装有观察窗38;通过

  [0036]作为上述实施例的优选,压辊32外端包裹设置有防护胶套;便于对输送的板材进

  [0037]作为上述实施例的优选,排气管35输出端设置在外护罩37外侧。

  [0038]本发明的一种烧结机单齿辊破碎机篦板抛光设备,其在工作时,将板材放置在输

  送带10上,通过输送带10对工件进行输送,将工件输送至打磨机构下侧进行打磨抛光,根据

  板材厚度调节输送带10的高度,手摇转动手轮15,手轮15带动驱动轴14转动,之后转动的驱

  动轴14带动主动带轮16转动,然后转动的主动带轮16通过第一皮带17传动带动从动带轮11

  转动,之后转动的从动带轮11带动相应的一组传动连杆4转动,然后转动的传动连杆4通过

  联动传动盒3与中间连杆5传动带动另外一组传动连杆4转动,之后转动的传动连杆4通过各

  组升降传动座2传动带动各组螺杆6转动,然后转动的各组螺杆6分别与各自对应的螺纹套7

  螺纹配合,使螺纹套7上下移动,之后通过螺纹套7与输送支杆8带动输送架9整体上下移动,

  进而控制板材的高度,调节打磨进给量,启动打磨电机21,打磨电机21输出端带动电机带轮

  22转动,之后转动的电机带轮22通过第二皮带23传动带动打磨带轮20转动,然后转动的打

  磨带轮20带动下磨辊19转动,之后转动的下磨辊19与上磨辊27配和使砂带28开始传动,然

  后通过传动的砂带28对输送带10上输送的板材表面进行打磨抛光,通过启动控制张紧气缸

  25,张紧气缸25输出端控制轴承支杆26上下移动,进而控制上磨辊27与下磨辊19之间的间

  [0039]本发明的一种烧结机单齿辊破碎机篦板抛光设备,其安装方式、连接方式或设置

  [0040]以上仅是本发明的优选实施方式,应当指出,对于本技术领域的普通技术人员来

  说,在不脱离本发明技术原理的前提下,还可以做出若干改进和变型,这些改进和变型也应
