本申请提供一种烧结机单辊破碎机的水冷篦板的修复结构及修复方法。所述修复结构包括轮廓层、多层网格结构以及耐磨合金层。本申请通过多层网格结构与耐磨合金层的结合，增加了修复部位的结构强度，保证修复结构与水冷篦板之间的熔合度。通过将网格采用交错布置的结构，能够避免在堆焊时耐磨合金层被稀释的情况，以保证网格内耐磨合金部分的强度，优化了堆焊效果，提高耐磨层的附着性和耐磨性，降低了人工成本，提高工作效率。通过将耐磨合金层采用自动堆焊的形式进行焊接，降低人工成本和劳动强度，使耐磨合金层的附着性更好，耐磨性更强，有效的提高了水冷篦板的使用寿命。
本申请涉及水冷篦板修复，具体而言，涉及一种烧结机单辊破碎机的水冷篦板的修复结构及修复方法。

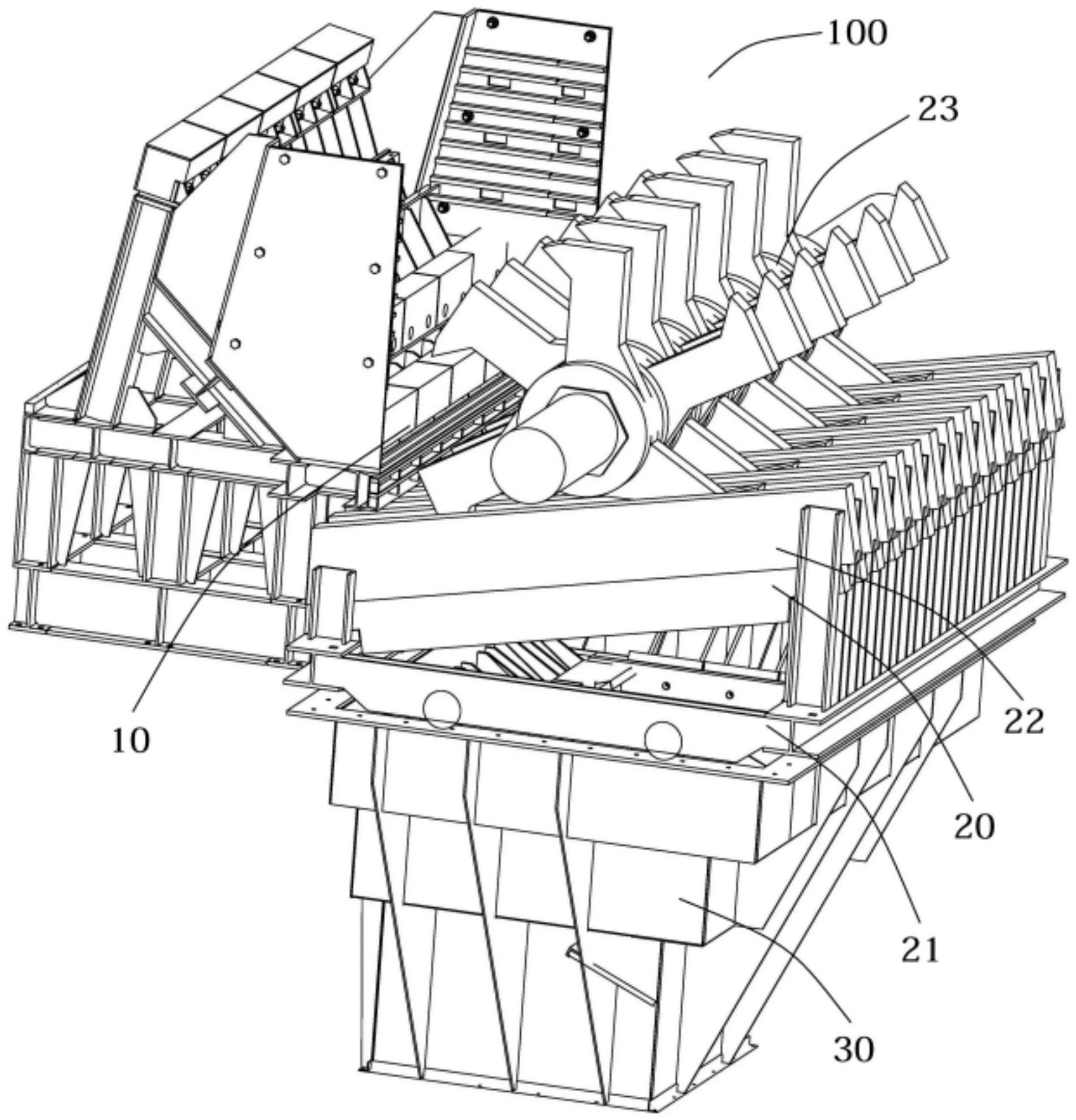

1、烧结机在运行过程中，单齿辊与水冷篦板协同作业，通过单齿辊的齿冠与水冷篦板的紧密挤压，将高温烧结矿破碎至符合生产标准的粒度，高温烧结矿的温度可达约800℃。在此过程中，要求水冷篦板在高温环境下具有较强的耐磨性，否则会发生水冷篦板的耐磨合金层脱落问题。
2、在水冷篦板发生耐磨合金层脱落后，需对其进行修复。原有的修复方法包括：先浇铸耐磨合金层再进行焊接。因此存在以下显著缺陷：不能确保耐磨合金层与水冷篦板的基体之间形成足够的熔合强度，因此水冷篦板在高温、高负荷的工作条件下，合金层易再次发生剥离，影响设备效能与使用寿命。
1、本申请实施例的目的在于提供一种烧结机单辊破碎机的水冷篦板的修复结构及修复方法，其能够提高耐磨合金层的附着性，延长提高了水冷篦板的使用寿命。
2.根据权利要求1所述的烧结机单辊破碎机的水冷篦板的修复结构，其特征在于，相邻的两层网格板之间交错布置。
3.根据权利要求1所述的烧结机单辊破碎机的水冷篦板的修复结构，其特征在于，所述网格板包括顶面网格板、上段网格板、中段网格板和下段网格板；所述隔板包括中段隔板和下段隔板。
4.根据权利要求3所述的烧结机单辊破碎机的水冷篦板的修复结构，其特征在于，所述顶面网格板的底部与所述上顶板的上表面连接，所述上段网格板连接于上顶板与中段隔板之间，所述中段网格板连接于所述中段隔板与所述下段隔板之间，所
2.根据权利要求1所述的烧结机单辊破碎机的水冷篦板的修复结构，其特征在于，相邻的两层网格板之间交错布置。
3.根据权利要求1所述的烧结机单辊破碎机的水冷篦板的修复结构，其特征在于，所述网格板包括顶面网格板、上段网格板、中段网格板和下段网格板；所述隔板包括中段隔板和下段隔板。
4.根据权利要求3所述的烧结机单辊破碎机的水冷篦板的修复结构，其特征在于，所述顶面网格板的底部与所述上顶板的上表面连接，所述上段网格板连接于上顶板与中段隔板之间，所述中段网格板连接于所述中段隔板与所述下段隔板星空体育官网之间，所述下段网格板连接于所述下段隔板与磨损部位的底面之间。
5.根据权利要求4所述的烧结机单辊破碎机的水冷篦板的修复结构，其特征在于，所述顶面网格板与所述上段网格板在上段隔板上的连接点交错设置；上段网格板、中段网格板在中段隔板上的连接点交错设置；中...
