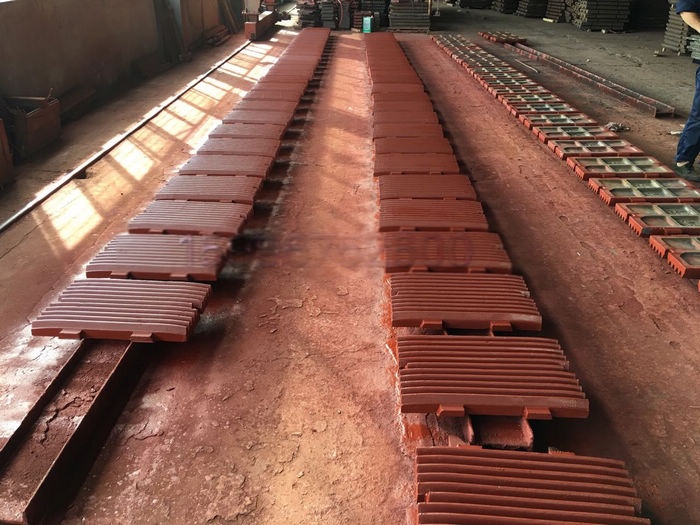

1.一种便于更换的破碎机牙板，包括底板(1)，其特征在于：所述底板(1)内设有连接
槽，所述底板(1)的表面设有两组置物槽，每组所述置物槽的数量为多个，所述置物槽内插
设有牙条(2)，所述牙条(2)的一端贯穿置物槽，所述置物槽的内壁与连接槽之间设有开口，
所述开口内设有移动块(5)，所述移动块(5)的侧壁上设有限位机构，所述移动块(5)的一端
贯穿开口并固定连接有第一固定块(4)，所述牙条(2)的侧壁上设有与第一固定块(4)相对
应的第一固定槽，所述第一固定块(4)远离移动块(5)的一端延伸至第一固定槽内，所述连
接槽内设有与置物槽相对应的双向螺杆(12)，所述双向螺杆(12)的两端分别贯穿连接槽并
延伸至移动块(5)内，所述双向螺杆(12)与移动块(5)之间为螺纹连接，所述双向螺杆(12)
2.根据权利要求1所述的一种便于更换的破碎机牙板，其特征在于：所述置物槽的内壁
上固定连接有第二固定块(3)，所述牙条(2)的侧壁上设有与第二固定块(3)相对应的第二
3.根据权利要求1所述的一种便于更换的破碎机牙板，其特征在于：所述限位机构包括
设置在移动块(5)两侧的限位槽，所述限位槽内设有行程限位块(13)，所述行程限位块(13)
4.根据权利要求1所述的一种便于更换的破碎机牙板，其特征在于：所述调节机构包括
设置在连接槽内的蜗杆(11)，所述双向螺杆(12)上固定套接有与蜗杆(11)相啮合的蜗轮
(10)，所述蜗杆(11)的两端分别贯穿底板(1)并固定连接有把手(7)，所述蜗杆(11)与底板
5.根据权利要求1所述的一种便于更换的破碎机牙板，其特征在于：所述支撑机构包括
转动套接在双向螺杆(12)上的两个支撑环，两个所述支撑环分别固定在置物槽的内相对侧
6.根据权利要求1所述的一种便于更换的破碎机牙板，其特征在于：所述底板(1)的表
成若干小块的过程。破碎作业按其所消耗的能量形式不同分为机械能破碎和非机械能破碎
如电能、热能等。在工业上主要是利用机械力来破碎，方法有如下几种：压碎、劈碎、折断、磨
碎、冲击破碎等。机械方式破碎较适用于脆硬物料的破碎，目前已广泛用于矿山冶金行业物
使用寿命较短、需经常更换牙条，由于牙条与底板为一体式，因此需要将整块破碎机牙板更
板更换掉，无疑造成了资源的浪费和使用成本的上升，而提出的一种便于更换的破碎机牙
一种便于更换的破碎机牙板，包括底板，所述底板内设有连接槽，所述底板的表面
设有两组置物槽，每组所述置物槽的数量为多个，所述置物槽内插设有牙条，所述牙条的一
端贯穿置物槽，所述置物槽的内壁与连接槽之间设有开口，所述开口内设有移动块，所述移
动块的侧壁上设有限位机构，所述移动块的一端贯穿开口并固定连接有第一固定块，所述
牙条的侧壁上设有与第一固定块相对应的第一固定槽，所述第一固定块远离移动块的一端
延伸至第一固定槽内，所述连接槽内设有与置物槽相对应的双向螺杆，所述双向螺杆的两
端分别贯穿连接槽并延伸至移动块内，所述双向螺杆与移动块之间为螺纹连接，所述双向
与蜗杆相啮合的蜗轮，所述蜗杆的两端分别贯穿底板并固定连接有把手，所述蜗杆与底板
1.使用时，首先握住把手旋转，通过把手带动蜗杆顺时针转动，蜗杆通过与蜗轮啮
合的作用带动双向螺杆转动，双向螺杆通过螺纹啮合的作用带动移动块往连接槽方向移
动，通过移动块带动第一固定块从第一固定槽内完全脱离，然后推动牙条，使第二固定块从
2.更换完毕后，将新的牙条插回原位，然后逆时针转动蜗杆，使第一固定块插入第
一固定槽内原理如上、此处不再赘述，从而防止牙条松脱，同时，通过支撑环提高双向螺杆
转动时的稳定性，本实用新型通过调节与固定机构的设置，将牙条与底板设置为可拆式，并
图中：1‑底板，2‑牙条，3‑第二固定块，4‑第一固定块，5‑移动块，6‑安装孔，7‑把
手，8‑支撑环，9‑支撑块，10‑蜗轮，11‑蜗杆， 12‑双向螺杆，13‑行程限位块。
清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的
参照图1‑4，一种便于更换的破碎机牙板，包括底板1，底板1 的表面设有四个矩形
分布的安装孔6，用以方便用户在安装时插设螺栓，底板1内设有连接槽，底板1的表面设有
两组置物槽，每组置物槽的数量为多个，置物槽的内壁上固定连接有第二固定块3，用以防
止牙条2松脱，牙条2的侧壁上设有与第二固定块3相对应的第二固定槽，第二固定块3的一
本实施例中，置物槽内插设有牙条2，牙条2的一端贯穿置物槽，置物槽的内壁与连
接槽之间设有开口，开口内设有移动块5，用以带动第一固定块4移动，移动块5的侧壁上设
有限位机构，限位机构包括设置在移动块5两侧的限位槽，限位槽内设有行程限位块13，行
本实施例中，移动块5的一端贯穿开口并固定连接有第一固定块 4，用以防止牙条
2松脱，牙条2的侧壁上设有与第一固定块4相对应的第一固定槽，第一固定块4远离移动块5
的一端延伸至第一固定槽内，连接槽内设有与置物槽相对应的双向螺杆12，用以带动移动
块5移动，双向螺杆12的两端分别贯穿连接槽并延伸至移动块5内，双向螺杆12与移动块5之
本实施例中，双向螺杆12上设有支撑机构，支撑机构包括转动套接在双向螺杆12
上的两个支撑环，用以支撑双向螺杆12并提高转动时的稳定性，两个支撑环分别固定在置
物槽的内相对侧壁上，连接内设有调节机构，调节机构包括设置在连接槽内的蜗杆11，用以
带动蜗轮10转动，双向螺杆12上固定套接有与蜗杆11相啮合的蜗轮10，用以带动双向螺杆
12转动，蜗杆11的两端分别贯穿底板1并固定连接有把手7，用以方便用户转动蜗杆11，蜗杆
本实施例中，首先握住把手7旋转，通过把手7带动蜗杆11顺时针转动，蜗杆11通过
与蜗轮10啮合的作用带动双向螺杆12转动，双向螺杆12通过螺纹啮合的作用带动移动块5
往连接槽方向移动，通过移动块5带动第一固定块4从第一固定槽内完全脱离，然后推动牙
条2，使第二固定块3从第二固定槽内脱离，即可取出牙条2进行更换；更换完毕后，将新的牙
条星空体育2插回原位，然后逆时针转动蜗杆 11，使第一固定块4插入第一固定槽内(原理如上、此处
不再赘述)，从而防止牙条2松脱，同时，通过支撑环提高双向螺杆12转动时的稳定性，本实
用新型通过调节与固定机构的设置，将牙条与底板设置为可拆式，并且拆装流程简单快捷，
以上所述，本申请中选用的各个器件(未说明具体结构的部件) 均为通用标准件
或本领域技术人员知晓的部件，其结构和原理都为本技术人员均可通过技术手册得知或通
局限于此，任何熟悉本技术领域的技术人员在本实用新型揭露的技术范围内，根据本实用
新型的技术方案及其实用新型构思加以等同替换或改变，都应涵盖在本实用新型的保护范
